Женские куртки




Куртка полуприлегающего силуэта

Построение спинки

Строим на основе спинки базовой конструкции куртки.

CC3 = BB6 = DD2 = 10cm.

СЗС 4 = СЗС5 = глубина вытачки = 2 см.

Проводим линию задней талиевой вытачки по точкам С 4 В6 С5 D2.

Построение полочки

На начальном этапе полочка выполняется аналогично полочке базовой конструкции куртки - до построения линии горловины АЗА 4 включительно.

АЗА5 = 1,2 см.

Проводим горизонталь через точку А5.

АЗА 6 = 5,5 см.

Для нахождения точки А 6 проводим дугу с центром в точке A3 и радиусом, равным АЗА6.

На пересечении дуги и горизонтали через точку А5 находится точка А 6 .

А6В6 = высота груди (Вг )+ прибавка.

(Пример: 25 см + 1,5 см = 26,5 см.)

Для нахождения точки В 6 проводим дугу с центром в точке А6 и радиусом, равным А6В6. На пересечении дуги и вертикали В4СЗ находится точка В 6 .

Проводим линию А6В6.

А1А8 = А1А5 (величина с чертежа спинки) + 2 см.

Проводим горизонталь через точку А8.

А6А7 = обхват груди 3 (ОгЗ ) - обхват груди 1 (ОП).

(Пример: 90 см - 84 см = 6 см.)

Для нахождения точки А 7 проводим дугу с центром в точке А6 и радиусом, равным расстоянию А6А7. Затем проводим дугу с центром в точке В 6 и радиусом, равным расстоянию А6В6. На пересечении двух дуг находится точка А 7 .

Проводим линию А7В6.

А7А9 = А4А5 (величина с чертежа спинки жакета) - АЗА 6 - 0,5 см.

Для нахождения точки А 9 проводим дугу с центром в точке А7 и радиусом, равным А7А9. На пересечении дуги и горизонтали через точку А8 находится точка А 9 .

В2В7 = 1/3 В2А8.

Проводим линию проймы полочки куртки по точкам А 9 В7 В5.

В6В7 = 2 см.

СЗС 4 = СЗС5 = 1,2 см.

Проводим контур передней нагрудной вытачки по точкам С 4 D2 С5 В7

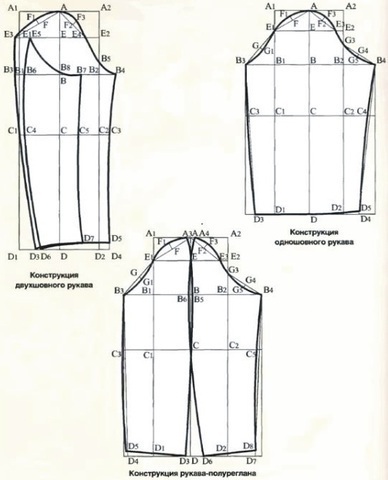

Построение рукавов куртки


Построение рукавов куртки

Построение двухшовного рукава

а) Построение верхней части рукава.

Строим вертикаль через точку А.

АВ = А8В2 (величина с чертежа полочки куртки) - 3 см.

(Пример: 19 см-3 см = 16 см.)

АС = длина руки до локтя (Дрл ).

(Пример: 31 см.)

AD = длина рукава (Др ) + прибавка.

(Пример: 58 см + 2 см = 60 см.)

АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.

(Пример: (26 см + 14 см)/4= 10 см.

А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.

АЕ = АВ / 3 + 1 см.

(Пример: 16 см / 3 + 1 см = 6,3 см.)

Е1ЕЗ = В1ВЗ= 1 см.

D1D3 = 4cm.

Проводим линию локтевого шва по точкам ЕЗ ВЗ С 1 D3.

D2D4 = 2,5 см.

D4D5 = 1.5 см.

Проводим линию низа по точкам D3D5.

В2В4= 4 см.

С2СЗ = 2,5 см.

Проводим линию нижнего шва по точкам В 4 СЗ D5.

В2В5 = 1/3 В2Е2.

ЕЕ 4 = 1/2ЕЕ2 + 1,5 см.

(Пример: 14 - 10 см + 1,5 см = 6,5 см.)

Проводим отрезки ЕЗА и АЕ 4 . AF = 1/2 АЕЗ. AF2 = 1/2 АЕ 4 . FF1 =1,2 см.

F2F3 = 1,4cm.

Проводим линию оката верхней части рукава по точкам ЕЗ F1 A F3 Е 4 В5 В4.

б) Построение нижней части рукава.

Нижняя часть рукава строится на основе конструкции верхней части рукава.

ЕЗЕ5 = 4 см.

ВЗВ 6 = 2,5 см.

С1С4= 1,5 см.

D3D6 = 1 см.

В4В7 = 9 см.

СЗС5 = 8 см.

D5D7 = 7 см.

ВВ8 = 0,5 см.

Проводим контур нижней части рукава по точкам Е5 В8 В 7 С5 D7 D6 С4 В6.

Построение рукава-полуреглана

а) Построение передней части рукава.

Строим вертикаль через точку А.

АВ = А8В2 (величина с чертежа полочки куртки) - 3 см.

(Пример: 19 см - 3 см = 16 см).

АС = длина руки до локтя (Дрл ).

(Пример: 31 см.)

AD = длина рукава (Др ) + прибавка.

(Пример: 58 см + 2 см = 60 см.)

АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.

(Пример: (26 см + 14 см) /4 = 10 см.)

А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.

АЕ = АВ / 3 + 1 см.

(Пример: 16 см / 3 + 1 см = 6,3 см.)

В1ВЗ = ВВ 1 -2 см.

(Пример: 10 см - 2 см = 8 см.)

B3G= B3E1.

GG1 = 0,8 см.

E1F = 1/2E1A. FF1 =1,6 см.

ААЗ = 1 см.

Проведем линию оката задней части рукава по точкам ВЗ G1 Е 1 F1 A3.

ВВ5 = 0,5 см.

DD3= 1,2 см.

Проведем линию верхнего шва задней части рукава по точкам A3 В5С D3.

D3D4 = 1/2 ширины рукава внизу + 1 см.

(Пример: 30 см / 2 + 1 см = 16 см.)

Проведем отрезок B3D4.

D4D5 = 1 см.

Проведем линию низа по точкам D3D5.

Отложим на локтевой линии точку СЗ на расстоянии 0,4 см от точки пересечения с отрезком B3D4.

Проведем линию нижнего шва задней половинки по точкам ВЗ СЗ D5.

б) Построение задней части рукава.

В2В4 = ВВ 2 - 1 см.

(Пример: 10 см - 1 см = 9 см.)

E3F2 = ЛА ЕЗА.

F2F3 = 1,3 см.

G4B4 = 1/2 B4G3.

G4G5 = 0,5 см.

АА 4 = 1 см.

Проведем линию оката передней части рукава по точкам В 4 G5 G3 ЕЗ F3 А4.

ВВ 6 = 0,5 см.

DD6 = 3,5 см.

Проведем линию верхнего шва передней части рукава по точкам А4 В6С D6.

D6D7 = 1/2 ширины рукава внизу- 1 см.

(Пример: 30 см / 2 - 1 см = 14 см.)

Проведем отрезок B4D7.

D7D8 = 1,2 см.

Проведем линию низа по точкам D6D8.

Отложим на локтевой линии точку СЗ на расстоянии 0,6 см от точки пересечения с отрезком B4D7.

Проведем линию нижнего шва передней части рукава по точкам В 4 С5 D8.

Построение одношовного рукава

Строим вертикаль через точку А.

АВ = А8В2 (величина с чертежа полочки куртки) - 3 см.

(Пример: 19 см - 3 см = 16 см.)

АС = длина руки до локтя (Дрл ).

(Пример: 31 см.)

AD = длина рукава (Др ) + прибавка.

(Пример: 58 см + 2 см = 60 см.)

АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.

(Пример: (26 см + 14 см) /4 = 10 см.)

А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.

АЕ = АВ / 3 + 1 см.

(Пример: 16 см / 3 + 1 см = 6,3 см.)

В1ВЗ = ВВ 1 -1,5 см.

(Пример: 10 см - 1,5 см = 8,5 см.)

B3G = 1/2 B3E1.

GG1 = 1 см.

E1F = 1/2E1A.

FF1 = 1,3 см.

E3F2 = 1/2 ЕЗА.

F2F3= 1,3 см.

G4B4 = 1/2 B4G3.

G4G5 = 0,6 см.

Проведем линию оката рукава по точкам ВЗ G1 Е 1 F1 A F3 ЕЗ G3 G5 В4.

DD3 = 1/2 ширины рукава внизу + 1 см. (Пример: 30 см / 2 + 1 см = 16 см.)

DD4 = 1/2 ширины рукава внизу - 1 см. (Пример: 30 см / 2 - 1 см = 14 см.)

Проведем отрезки B3D3 и B4D4. D4D5 = 1 см.

Отложим на локтевой линии точку СЗ на расстоянии 0,4 см от точки пересечения с отрезком B3D3 и точку С 4 на расстоянии 0,6 см от точки пересечения с отрезком B4D4. Проведем линии нижнего шва по точкам ВЗ СЗ D3 и В 4 С4 D5. Проведем линию низа по точкам D3 D D5
